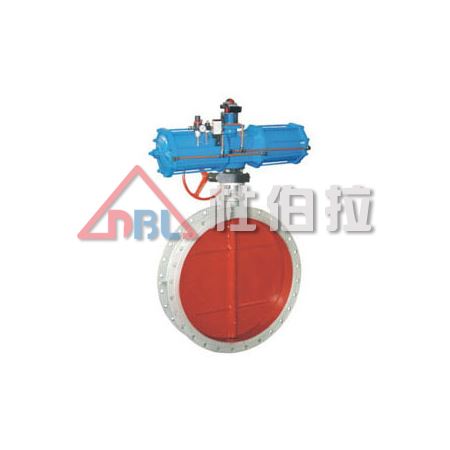

氣動通風蝶閥產品概要
ZSHW、ZSRW型氣動調節通風蝶閥，由角行程氣動活塞式執行機構和蝶形閥調節機構組成。通過配套電-氣閥門定位器，以電信號和壓縮空氣為動力，接受控制系統輸入的4-20mA ?DC電流信號，改變閥芯的旋轉角度（0-70o任意角度），實現比例調節控制。配用電磁換向閥、閥位回訊器，以AC220V或DC24V電源電壓和壓縮空氣作動力，實現對流體介質的快速二位切斷控制。
氣動通風蝶閥產品特點
通風蝶閥采用與閥體相同材料加工成密封圈，其適用溫度和耐腐蝕性隨閥體選材而定，公稱壓力≤0.6MPa，其泄漏量控制在最大流通量的2%以?xún)?nèi)，應用于工業、冶金、環保等管道作通風調節介質流量之用。具有結構簡單、重量輕，操作力矩小、啟閉迅速、動作靈活、流通能力大、調節精度高等特點。適用于煙氣、粉塵、空氣或含有懸浮顆粒的流體及濃濁、漿狀流體的調節與控制。
氣動通風蝶閥主要技術參數和性能指標
公稱通徑DN（mm） | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | |
流量系系數KV | 220 | 340 | 530 | 770 | 1360 | 2130 | 3060 | 4160 | 5450 | 6900 | 8500 | 12200 | 16600 | 21700 | |
公稱壓力PN（MPa） | 0.1、0.25、0.6 | ||||||||||||||
閥芯轉角 | 0~70o | ||||||||||||||
作用形式 | 氣開式或氣關式 | ||||||||||||||
流量特性 | 近似等百分比 | ||||||||||||||
允許壓差MPa | 0.6 | ||||||||||||||
性能指標 | 基本誤差：±2.5%；回 差≤±2.0%；死 區≤3.0% | ||||||||||||||
執行器型號 | 雙作用：GTD、AT、AW型；單作用：GDE、AT、AWS型 | ||||||||||||||
氣源壓力 | 0.3～0.8MPa（凈化壓縮空氣） | ||||||||||||||
調節型 | 輸入信號 | 電信號：DC 0～10mA、4～10mA； 氣信號：0.14～0.55MPa | |||||||||||||
切換型 | 回信電壓 | AC220V/DC24V/DC110V | |||||||||||||
氣動通風蝶閥主要零件材料及適用溫度、介質板構
材料代號 | 碳鋼C（WCB） | 不銹鋼P（304） | 不銹鋼R（316） |
閥體 | WCB | 1Cr18Ni9 | 1Cr18Ni12Mo2 |
閥板 | WCB或1Cr18Ni9 | 1Cr18Ni9 | 1Cr18Ni12Mo2 |
閥桿 | 2Cr13 | 1Cr18Ni9 | 1Cr18Ni12Mo2 |
閥座密封 | 與閥體相同 | ||
填料 | 聚四氟乙烯 、柔性石墨 | ||
適用溫度 | ≤300℃ | ≤550℃ | |
氣動通風蝶閥外形尺寸（單位：mm）
規格 | 50 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 |
L | 108 | 114 | 127 | 140 | 140 | 152 | 165 | 178 | 190 | 216 | 222 | 229 | 267 | 292 | 318 |
H1 | 70 | 95 | 105 | 120 | 132 | 160 | 187 | 220 | 245 | 270 | 297 | 322 | 377 | 430 | 487 |
D | 140 | 190 | 210 | 240 | 265 | 320 | 375 | 440 | 490 | 540 | 595 | 645 | 755 | 860 | 975 |
D1 | 110 | 150 | 170 | 200 | 225 | 280 | 335 | 395 | 445 | 495 | 550 | 600 | 705 | 810 | 920 |
z-d | 4-14 | 4-18 | 4-18 | 8-18 | 8-18 | 8-18 | 12-18 | 12-22 | 12-22 | 16-22 | 16-22 | 20-22 | 20-26 | 24-26 | 24-30 |
H | 355 | 355 | 385 | 385 | 397 | 482 | 511 | 536 | 611 | 656 | 679 | 704 | 585 | 635 | 695 |
